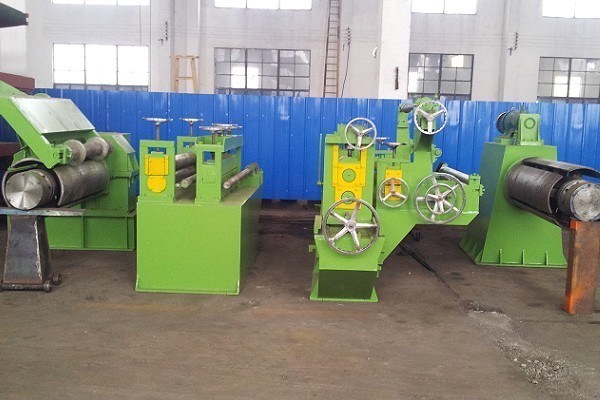

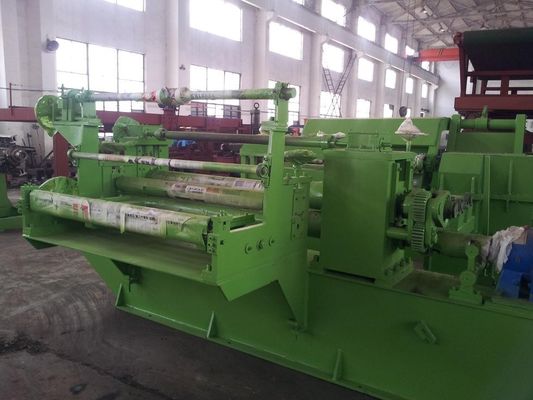

Bobina semplice dell'acciaio inossidabile che fende linea 50Hz per il piatto laminato a caldo

Bobina semplice dell'acciaio inossidabile che fende linea 50Hz per il piatto laminato a caldo

• Applicazione: Acciaio /galvanized di CR/HRC/stainless
• spessore del piatto della bobina: 0.3-2mm
• larghezza del piatto della bobina: 1250mm
• peso della bobina: 5MT (massimo)
• linea velocità: 0-40m/min

Bobina d'acciaio semplice che fende densamente linea per il piatto laminato a caldo 0.3mm, larghezza di 1250mm

Specifiche:

1.Manual espandono e restringono la non-bobinatrice (1 unità)

1)struttura: quattro coni retinici del collegamento regolano manualmente e meccanicamente e gli azionamenti del motore l'acciaio arrotola fare svolgersi.

2)specificazione: Φ520max/480min×1250 (larghezza del rullo)

3)il controllo di conversione di frequenza 5.5kw per assicurarsi la velocità è regolabile ed è fornito sia del passivo che dei modelli svolgentesi dell'attivo

4.) La capacità massima: 5T con il supporto sostenente semplice.

2. Fossa di deposito 1

1) Dovrebbe essere fatta secondo i disegni di fondamento.

macchina di taglio del disco di 3.Φ300×1250mm (1 unità)

1) Specificazione delle lame: Materiale Φ300×Φ160×15: 6CrW2Si e 10 pezzi di lame e un insieme dei distanziatori e gli anelli di gomma saranno forniti della macchina gratis (clienti inscatolano l'acquisto del supplemento delle lame secondo i numeri di taglio)

2) spessore di materiale processable: δ=1mm.

3) larghezza di materiale processable: B≤1250

4) motore elettrico: motore di controllo di conversione di frequenza 15KW per controllare la velocità.

5) la macchina di taglio è progettata con il dispositivo della guida dell'entrata

6) fendere velocità: v=40m/min.

4. Argano del residuo

5. Fossa di deposito 2

1) dovrebbe essere fatto secondo i disegni di fondamento.

6.First chesi dividono e dispositivo della stampa (1 unità)

1) È fornita della guida e della divisione dei dispositivi dopo il taglio.

2) Inoltre ha progettato con la stampa di tensione che è partita al recoiler ed assicura anche e la qualità stretta di recoiler.

7. Tagliatrice idraulica

1) la doppia tagliatrice delle colonne è sistemata dopo che la stampa di tensione

2) 2)La tagliatrice adotta la lama 9CrSi per assicurare la qualità di taglio.

3)È fornita della stazione indipendente di tensione per fare il taglio.

4) È usata al taglio la testa e dell'estremità delle bobine ed a fare il taglio di lunghezza fissa.

8. Φ520 (max) ×1250 recoiler meccanico (1 unità)

1)specificazione dell'asse: Φ520/480minx1250;

2)capacità: P≤5T con il supporto sostenente semplice

3)Motore: motore di controllo di conversione di frequenza 30KW.

4)velocità: v=38m/min (media).

9. Meccanismo di pressatura in secondo luogo di divisione e (1 unità)

1) Questo dispositivo coopera con il recoiler per assicurarsi anche la qualità e strettamente

2) i distanziatori sono materiale della lega 9CrSi con la quantità 15 pezzi che saranno separati su tre assi separate.

.

caso di controllo 10.Electrical (1 unità)

1) controlla la velocità di intera linea. Il tavolo operatorio principale può fare l'intera linea cambiamento dal livello ad a bassa velocità. E può anche trasformare manualmente il piatto la macchina.

Applicazioni:

La linea di taglio idraulica semplice di ZJX-0.3-2X1250mm è usata per il taglio del CR/HRC/stainless /galvanized d'acciaio per preparare per il processo seguente.

Vantaggio competitivo:

1. conveniente funzionare
2. alto rapporto della prestazione al prezzo
3. retrocedere ordinato
