Bene durevole di plastica della macchina del calendario del rotolo del pavimento 4 con l'attacco snodato in acciaio ed il tubo molle del metallo

Applicazioni:

Un calendario di quattro rotoli pricipalmente è utilizzato nella linea del calendario per la fabbricazione dei prodotti molli del PVC quale l'insegna.

vestiti che imballano borsa, avvolgente film, pavimento di plastica, PVC leatheroid, ecc.

Protagonista

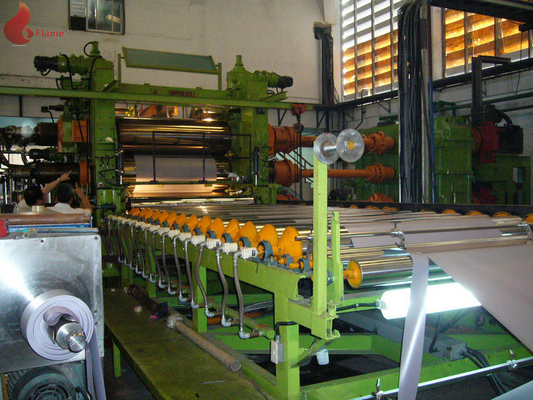

SY610-4Γ1830 tipo quattro calendario del rullo ed attrezzatura ausiliaria

A. Calendario (macchina ospite)

1. Calendario: alimenti il materiale dalla cima e faccia la produzione finale dal fondo, dal diametro Ф610 millimetro del rullo, dalla larghezza superiore 1830mm del rullo, dalla perforazione circostante e dal riscaldamento a petrolio, la linea la velocità del calendario 5-50m/min. Il pezzo che esce dal rullo del calendario ha lacuna dell'apparecchiatura dell'esposizione della distanza dei rulli. Giusto azionamento.

Rulli

2. i rotoli 1# e 2# sono rullo della lega della freddo-colata e la perforazione circostante, il ° di superficie la C, la macinazione dura di superficie dell'indennità di cromatura dei rulli, lo spessore di rivestimento 0.1mm, il Ra della rugosità di superficie dei rulli = 0.05μ, la precisione completa 0.01mm di durezza HS68-74 della superficie;

Il materiale dei rulli 3# e 4# è rilevazione che elabora, la cromatura di superficie dei rotoli, spessore di rivestimento 0.18mm, rotolo del ° del hardness> HRC60, Ra della rugosità di superficie = 0.01μ, precisione completa 0.05mm del difetto di pezzo fucinato della lega della superficie, rotola la temperatura in superficie niente di meno che 230 il ° C, il ° C del ± 1 di errore di temperatura in superficie del rotolo;

i rulli 1-4# sorgono non hanno avuti altezza media, 1-4 # rulli tutti perforazione circostante, cromatura di superficie del rullo senza foro di spillo, degassamento lucidato e trattato del rullo dopo la macinazione fine.

cromatura dei rulli 3# e 4# dopo l'elaborazione calda del mulino.

Sopportare

3. Sopportando uso il cuscinetto della conicità di produzione di Wafangdian, ferro duttile di uso del piedistallo del cuscinetto.

Trasmissione e potere

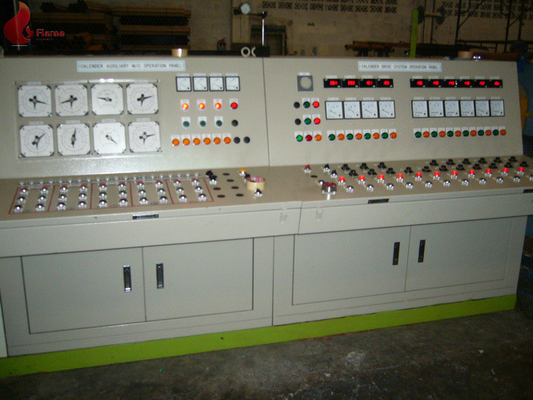

4. Trasmettitore del rullo 1# e del rullo 4# del calendario: 55KW (in questo motore a corrente alternata Di uso dell'attrezzatura principale ed ausiliaria del calendario) ed il rotolo restante 2# e 3#: potere 75KW. La conduttura e l'aiutante possono sintonizzare la velocità dal legame ed anche dalla divisione. (Calendario è fornito di dispositivo di apertura di emergenza di blackout, di dispositivi di UPS acquistati dal compratore). Il motore del calendario adotta il regolamento della velocità del motore a corrente alternata, Il motore di Siemens Beide, governatore del Giappone Yaskawa, altri electricals adotta Shanghai Schneider.

A passo regolabile

Dispositivo a passo regolabile: setted a 1, a 2 ed al rullo 4#. I 3 # rullo è rullo fisso.

Incroci di asse

5. il legame dell'asse montato rullo del calendario 3#, attraversa il regolamento 20mm, regola la velocità 3mm/min, determinante l'azionamento: ad ogni estremità con un motore trifase del freno del riduttore planetario di, l'ingranaggio a vite, vite di regolazione di uso per regolare il livello dell'incrocio, testa universale della testina sferica fra il fuso ed il piedistallo del cuscinetto, sull'uso dell'altro lato cilindro capo ed idraulico della testina sferica universale collegarsi, il cilindro idraulico è utilizzato per individuare ed eliminare la distanza delle parti della trasmissione.

Pre-piegamento

6. il rullo 4# ha dispositivo del pre-load, installato nell'esterno del cuscinetto principale del rullo 4#, piegamento positivo, comprende il piegamento dal cilindro idraulico, l'importo di piegamento è regolabile, compreso regolando una pressione idraulica, l'importo di piegamento massimo è equivalente all'altezza 0.05mm del rotolo.

Scaffale

7. Lo scaffale del calendario usa il piatto d'acciaio di 40mm saldato dopo il trattamento termico e poi la finitura, il fronte del rullo e l'archivio aperto 15 cm della parete dello scaffale secondo cuscinetto, scaffale dell'acciaio inossidabile. La distanza fra il rullo ed i rulli di spogliatura 4# è 5mm.

Lubrificazione

8. i cuscinetti a rulli lubrificati con il dispositivo a circolazione forzata di lubrificazione dell'olio sottile per i cuscinetti a rulli e lubrificazione di piegamento del cuscinetto, ciclo automatico, sistema della doppio-pompa (una pompa per lavoro ed una pompa per il pezzo di ricambio), la pressione-protezione, manifestazioni di ogni flusso della strada, controllo automatico della temperatura dei lubrificanti (riscaldamento automatico e raffreddarsi), la protezione di surriscaldamento della temperatura di olio, lavoro e pompa di riserva possono commutare quando lavora. La lubrificazione del cuscinetto è come stessi Ф660 del × 2300.

Pressione idraulica

9. pressione idraulica: un insieme separato della stazione idraulica per il piegamento di rotolo, l'incrocio di asse ed i dispositivi di goffratura, adotta gli insiemi variabili della pompa di olio due (uno per lavoro ed uno per il pezzo di ricambio, possono commutarsi mentre lavorano). Rullo che piega ed impresso da pressione idraulica, che può manualmente regolabile e con l'esposizione di pressione, configurazione idraulica di norma della stazione.

Riscaldamento

10. gli insiemi del sistema di riscaldamento del calendario quattro, ogni rullo ha bisogno di un insieme, il potere 5.5KW del motore della pompa di olio del riscaldamento a petrolio; quando il riscaldamento a petrolio, ogni rullo è fornito di due insiemi della valvola proporzionale astuti alla temperatura di olio di controllo, il ° massimo C, ℃ di temperatura di riscaldamento 230 del ± 1 di accuratezza. Con l'apparecchiatura di raffreddamento ad acqua.

Piatto del percussore

11. dispositivo: il dispositivo stabilito del piatto del percussore del rullo 1# e 2#, un dado dell'azionamento del riduttore del motore e poi guida il piatto del percussore, entrambe l'estremità inscatola l'unico azione o il legame, il contatto con il rullo ed il piatto del percussore è fatto di rame. Una barretta lucidata radice della vite due della radice.

Freno di sicurezza

. freno di sicurezza 12: i supporti di scaffale 4 mette ed il tavolo operatorio monta un commutatore di arresto di emergenza quando arresto di emergenza d'avvenimento, ° di 90 (nessun carico e velocità massima) di rotazione del rullo meno e punto di contatto aperto del rullo dall'alta velocità.

Specifiche:

Installando & servizio di eliminazione degli errori:

1. Dopo che il contratto è confermato, il venditore fornirà il piano dell'officina, grafico del fondamento ed il grafico del rullo di gomma, asce quadrate & tutti i tipi di rulli. Tutto il manuale dell'operazione sarà fornito dal venditore, anche.

2. Il venditore invierà 3-4 lavoratori tecnici all'installazione ed alla ricerca degli errori della guida per il compratore;

3. Il compratore dovrebbe assicurare i tubi di riserva ed i cavi elettrici ed i consigli del venditore appena la specificazione o il modello di loro.

Altri termini:

1. Periodo di consegna: completamente 6 mesi dopo il contatto è confermato.

2. Pagamento: 30% della somma totale da T/T in anticipo come acconto, 70% della somma totale da T/T prima della spedizione.

3. Pezzi di ricambio: Il venditore fornirà un insieme delle parti vulnerabili prive di valore gratis. Il venditore inoltre suggerisce il compratore per comprare un insieme dei pezzi di ricambio che incontra ancora l'un uso dell'anno. Il venditore mostrerà che la lista dei pezzi di ricambio al compratore per il suo sceglie prima della consegna.

4. Aspetto e colore: l'aspetto ed il colore delle macchine sono basati sulla norma del venditore. Naturalmente, possiamo inoltre su ordine secondo la richiesta del compratore.

5. Energia elettrica: La citazione di cui sopra è basata su 380V/50Hz. Ci sarà una certa sopratassa ed esteso producendo il tempo per il requisito su misura di energia elettrica.

6. Periodo di garanzia:

6-1. Macchine: un anno dopo riuscita ricerca degli errori;

6-2. Componenti elettriche: 6 mesi dopo riuscita ricerca degli errori.

7. Servizio e costo di ricerca degli errori sopportati da straniero:

7-1. Il venditore invierà tre o quattro lavoratori tecnici (o più come richiesta del compratore) al posto che ha nominato dal compratore per l'orientamento dell'installazione di attrezzatura e del servizio di ricerca degli errori;

7-2. Sia il compratore che il venditore dovrebbero sopportare la loro tassa corrispondente come qui sotto:

7-2-1. Il venditore è incaricato della tassa costata in Cina ma eccezione fatta per la tassa di visto;

7-2-2. Il compratore è incaricato del costo della tassa in straniero e nella tassa di visto. Questa tassa include ma non limitato ai seguenti:

a. Biglietto di andata e ritorno;

b. Tassa del trasporto, dei pasti, della sistemazione e di comunicazione durante il viaggio di affari;

c. Indennità (tassa) della manodopera USD 80,00 per a persona un giorno (calcolo di giorni: giorni totali a partire dal giorno sul viaggio di affari al ritorno in Cina);

d. Traduttore: Il compratore dovrebbe assumere un traduttore per la comunicazione conveniente del lavoro di campo dei lavoratori tecnici del venditore e per il completamento del compito con successo. Altrimenti il venditore invierà un traduttore supplementare. Il compratore dovrebbe essere incaricato di questo costo (riferisca al a~d).
