ASTM A213 TP316/TP316L/TP316Ti/metropolitana della curva ad U acciaio inossidabile 904L di TP316H/ASTM B 677

ASTM A213 TP316/TP316L/TP316Ti/metropolitana della curva ad U acciaio inossidabile 904L di TP316H/ASTM B 677

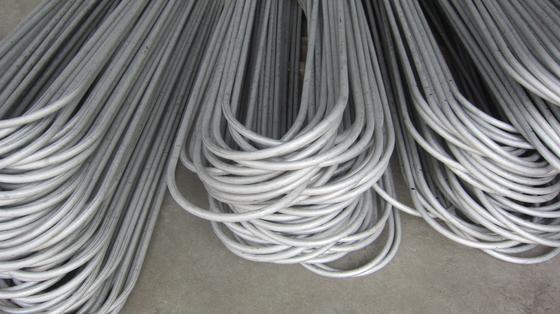

La metropolitana della curva ad U è ampiamente usata nei sistemi dello scambiatore di calore. Attrezzatura dello Calore-Scambiatore in base a

I U-Tubi inossidabili senza cuciture e la metropolitana inossidabile saldata della curva ad U è strategico essenziali in importante e

felds critici---Costruzione a macchina nucleare e petrochimica.

L'inizio D'ACCIAIO SPECIALE di YUHONG per produrre la metropolitana di piegamento di U dal 2006, finora già fornisce più di

30000 tonnellate dell'acciaio inossidabile di metropolitana della curva ad U a 35 paesi.

La metropolitana della curva ad U risponde alle seguenti norme:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Grado d'acciaio:

La metropolitana di altri leghe e gradi dell'acciaio può essere prodotta sopra accordo.

Requisiti tecnici:

Specificazione standard dei tubi diritti per piegare:

ASME SA 213; SB 163 DI ASME; ASME A789, ASME SA268, ASME SA269, ecc.

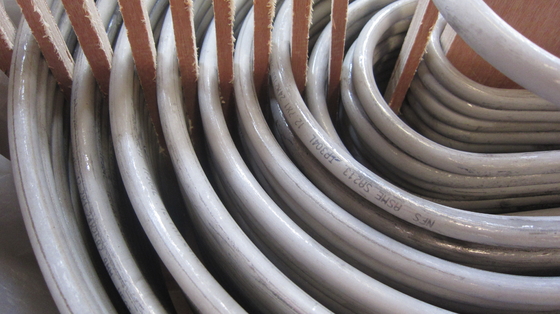

Segno: Prima del piegamento segnando macchina da ogni parte della lunghezza della metropolitana (sezione piegata dopo calore

Trattamento senza segnare)

Nota: La marcatura è inoltre possibile dopo il piegamento sulle parti diritte della metropolitana diPiegamento.

Tubi della curva ad U:

- Livello di TEMA RCB 2,31 dell'associazione tubolare dei produttori dello scambiatore (nona edizione).

- Specificazione standard di ASTM A688/ASME SA688 per i tubi saldati di resistente alla corrosione austenitico

Grado d'acciaio progettato per i reattori ad acqua dell'alimentazione.

- Requisiti standard di ASTM B163/ASME SA163 Techinical dei tubi di nichel e della lega di nichel per

Condensatori e scambiatori di calore.

- Specifiche del cliente.

Raggio di piegamento: Da 1.5*OD (diametro esterno) a 1500mm

Nell'ordinare i tubi con il raggio più di meno o l'uguale a 1.5*OD, è necessario da acconsentiree la precisione di Geometrics.

Lunghezza massima dei tubi diritti: (Prima del piegamento): 35000 millimetri.

Lunghezza di gamba: Min 1 metro, massimo 16500 millimetri (per R=1500mm massimo)

Nota: L'altra dimensione è disponibile sopra accordo.

Trattamento termico: Sforzo alleviato dopo il U-Piegamento (area di piegamento più 300MM per ogni gamba).

Prova idrostatica dopo il piegamento di U: Pressione di prova massima 600 Antivari, sec d'inzuppamento 10. Con

Acqua smaterializzata. Depurazione d'aria appiattita dopo la Idro-Prova.

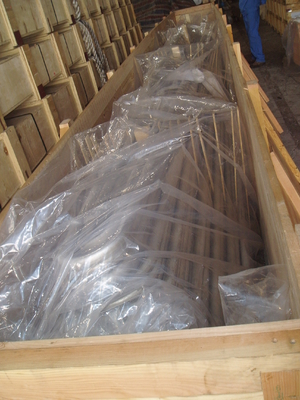

Imballaggio: In scatole di legno Pre-sottoposte a fumigazione Trasporto-Degne forti delle dimensioni corrispondenti per

ogni lunghezza del tubo, raggio, diametro, secondo i requisiti di PO come pure avvolto in polietilene

film con i cappucci di plastica molli sugli entrambi estremità della metropolitana.

Caratteristiche:

• “U„ che piega è fatto tramite il processo della lavorazione a freddo.
• “U„ che piega è fatto al raggio richiesto secondo i disegni del cliente.
• La parte della curvatura e sei gambe di pollice è sforzo alleviato dal riscaldamento di resistenza.
• Il gas inerte (l'argon) è passato attraverso alla portata richiesta per evitare l'ossidazione nell'identificazione
• Il raggio è controllato per vedere se c'è il suoi OD e parete che si assottigliano con la specificazione raccomandata.
• Le proprietà fisiche e la microstruttura è controllata alla posizione differente tre.
• L'ispezione visiva per ondosità e le crepe è fatta con la prova del liquido penetrante della tintura.
• Ogni tubo è poi idro provato alla pressione raccomandata controllare per vedere se c'è perdita.
• La prova con la sfera del cotone è effettuata per controllare la pulizia di identificazione del tubo.
• Da allora in poi marinato, secco, segnato ed imballato.
• Tutta la procedura è seguita rigorosamente secondo TEMA “C„ e ASTM A-688.

Alcune delle prove di qualità effettuate da noi includono:

Prova supplementare: Oltre alle prove suddette, inoltre effettuiamo sulla prova supplementare dei manufatti. Le prove effettuate sotto questa includono:
