ASME SA789, S32205, S31803, S32750, tubi della curva ad U dell'acciaio inossidabile S32760, 1/2„. 3/4" 1", 1-1/2„, 1-1/4„, 2", 1.65MM

ASME SA789, S32205, S31803, S32750, metropolitana della curva ad U dell'acciaio inossidabile S32760

Le applicazioni i campi comuni dell'applicazione sono:

• scambiatori di calore (condensatori, evaporatori, desalinators dell'acqua di mare)
• industrie chimiche e petrochimiche
• trasformazione dei prodotti alimentari e industrie del freddo

Caratteristiche tecniche

i tubi dell'U-inclinazione sono fabbricati secondo le caratteristiche tecniche richieste dai clienti:

• Diametro esterno del tubo: ÷ 6 90 millimetri.
• Lunghezza totale massima: > 26 M.
• Raggio di piegamento (minimo): diametro del tubo di 1,5 ×.
• Raggio di piegamento (massimo): 1200 millimetri.
• Trattamento termico (da effetto Joule su area piegata) in atmosfera inerte interna ed esterna.
• Trattamento di superficie di anti ossidazione (con gli oli protettivi).
• Guarnizione e sbavatura dell'estremità.
• Inserzione interna dei cappucci e di pulizia.
• Imballando in scaffali su ordinazione.

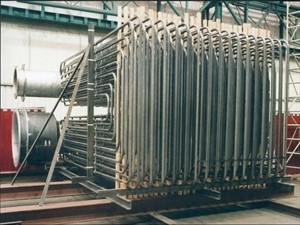

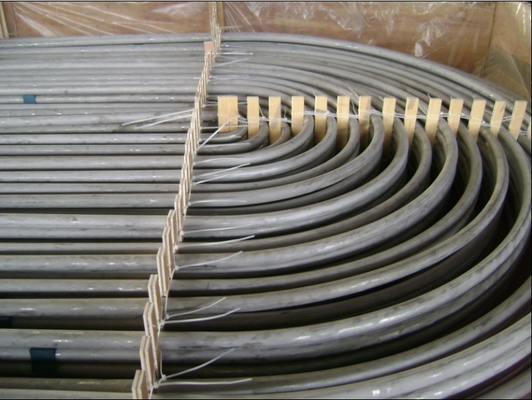

La metropolitana della curva ad U è ampiamente usata nei sistemi dello scambiatore di calore. Attrezzatura dello Calore-Scambiatore in base a
I U-Tubi inossidabili senza cuciture e la metropolitana inossidabile saldata della curva ad U è strategico essenziali in importante e
felds critici---Costruzione a macchina nucleare e petrochimica.
L'inizio D'ACCIAIO SPECIALE di YUHONG per produrre la metropolitana di piegamento di U dal 2006, finora già fornisce più di
30000 tonnellate dell'acciaio inossidabile di metropolitana della curva ad U a 35 paesi.


La metropolitana della curva ad U risponde alle seguenti norme:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556

Grado d'acciaio:

La metropolitana di altri leghe e gradi dell'acciaio può essere prodotta sopra accordo.


Requisiti tecnici:

Specificazione standard dei tubi diritti per piegare:
ASME SA 213; SB 163 DI ASME; ASME A789, ASME SA268, ASME SA269, ecc.
Segno: Prima del piegamento segnando macchina da ogni parte della lunghezza della metropolitana (sezione piegata dopo calore
Trattamento senza segnare)
Nota: La marcatura è inoltre possibile dopo il piegamento sulle parti diritte della metropolitana diPiegamento.

Tubi della curva ad U:
- Livello di TEMA RCB 2,31 dell'associazione tubolare dei produttori dello scambiatore (nona edizione).
- Specificazione standard di ASTM A688/ASME SA688 per i tubi saldati di resistente alla corrosione austenitico
Grado d'acciaio progettato per i reattori ad acqua dell'alimentazione.
- Requisiti standard di ASTM B163/ASME SA163 Techinical dei tubi di nichel e della lega di nichel per
Condensatori e scambiatori di calore.

- Specifiche del cliente.


Raggio di piegamento: Da 1.5*OD (diametro esterno) a 1500mm
Nell'ordinare i tubi con il raggio più di meno o l'uguale a 1.5*OD, è necessario da acconsentiree la precisione di Geometrics.
Lunghezza massima dei tubi diritti: (Prima del piegamento): 35000 millimetri.
Lunghezza di gamba: Min 1 metro, massimo 16500 millimetri (per R=1500mm massimo)
Nota: L'altra dimensione è disponibile sopra accordo.
Trattamento termico: Sforzo alleviato dopo il U-Piegamento (area di piegamento più 300MM per ogni gamba).
Prova idrostatica dopo il piegamento di U: Pressione di prova massima 600 Antivari, sec d'inzuppamento 10. Con
Acqua smaterializzata. Depurazione d'aria appiattita dopo la Idro-Prova.
Imballaggio: In scatole di legno Pre-sottoposte a fumigazione Trasporto-Degne forti delle dimensioni corrispondenti per
ogni lunghezza del tubo, raggio, diametro, secondo i requisiti di PO come pure avvolto in polietilene

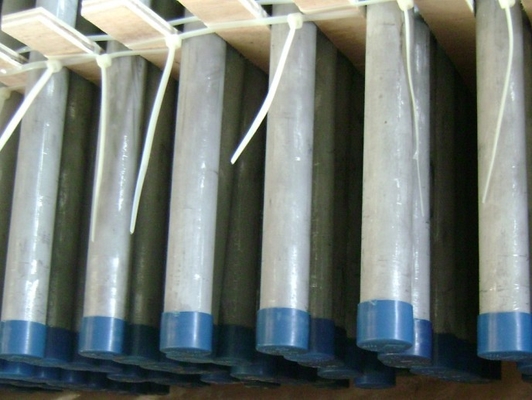

film con i cappucci di plastica molli sugli entrambi estremità della metropolitana.

Alcune delle prove di qualità effettuate da noi includono:

Prova supplementare: Oltre alle prove suddette, inoltre effettuiamo sulla prova supplementare dei manufatti. Le prove effettuate sotto questa includono:
